捏合機

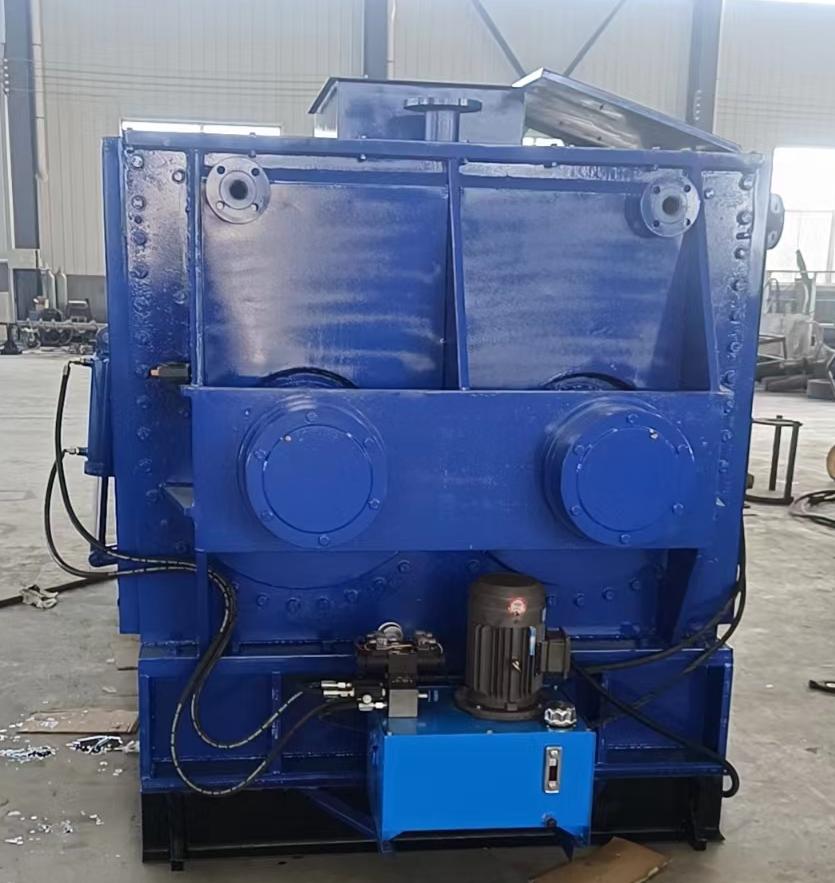

碳素捏合機主要結構：
捏合機主要由捏合部分、機座部分、液壓系統、傳動系統、真空系統和電控系統等六大部分組成。
捏合部分由缸體、漿軸、墻板、缸蓋等組成。
液壓系統由一臺液壓站來操縱兩只小油缸和兩個大油缸，來完成啟閉大蓋、翻動攪拌缸功能，系統設計壓力為7.0Mpa。
電控系統有手動、自動電控系統，由用戶任意選擇和要求，操作方便、可靠。
傳動系統由電機、減速機和齒輪組成、根據捏合機型號配套電機。在傳動過程中，可由電機同步轉速，經彈性聯軸器至減速機后，由輸出裝置傳動快漿，使其達到規定的轉速，也可由變頻器進行調速。
碳素捏合機的主要用途：
本公司生產的NHC系列碳素捏合機廣泛使用于碳素、電碳、鋁、石墨廠等工礦企業生產的各種規格的石墨化電極、陽極糊、高純度石墨、電碳刷及高爐塊等產品。
碳素捏合機的工作原理：
碳素捏合機通過一對不同轉速攪拌漿所產生強烈的剪切、擠壓及攪拌，以石油焦、煤、冶金焦為主要原料，煤瀝青為粘結劑所構成的物料充分混捏，達到物料均質及細化之目的。
碳素捏合機由一對互相配合和旋轉的葉片（通常呈Z形）所產生強烈剪切作用而使半干狀態的或橡膠狀粘稠塑料材料能使物料迅速反應從而獲得均勻的混合攪拌。該機是各種高粘度的彈塑性物料的混煉、捏合、破碎、分散、重新聚合各種化工產品的設備，具有攪拌均勻、無死角、捏合效率高的優點。
碳素捏合機性能特點：
1.碳素捏合機整體選用哈佛式填料密封。
2.配有溫控數顯裝置（物料及傳熱介質）
3.內攪拌腔內加襯板，可拆卸更換。
4.內夾套及兩端板設導流裝置，升溫快，傳熱效率高。出料方式采用雙開門液壓翻板下出料。
5.攪拌槳為正反轉?？刹捎秒p驅動或單驅動。出料口為翻板閥。
碳素捏合機技術參數
規格
1000L
1200L
1500L
2000L
3000L
4000L
5000
全容積L
1000
1200
1500
2000
3000
4000
5000
投料量L
600
800
1000
1400
2100
2800
3500
單傳動電機功率KW
18.5—22
22—30
30—37
37—45
45—55
55—75
75—95
雙傳動電機功率KW
15/18.5
18.5/18.5
18.5/22
18.5/22
22/30
30/37
37/45
出料方式
液壓翻板 下出料
加熱方式
電、汽加熱
注：表中參數僅供參考，可根據客戶要求可設計（各種容積、轉速及特殊要求）專用機型
